1. PRINCIPE
1.1. MONTAGE
On utilise généralement des diodes, Rd et Cd sont appelés RC de détection.
1.2. ETUDE DE LA DETECTION D’UNE ONDE RF PURE

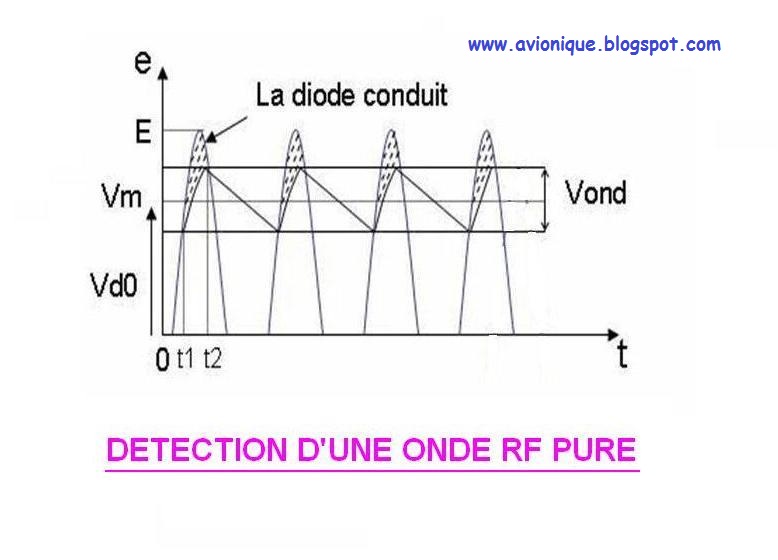

Transparent n° 1 : Détection d'une onde RF pure
La diode ne conduit que pour les alternances positives du signal d’entrée, les charges et décharges du condensateur admettent une valeur moyenne Vd0.
Pour que la diode conduise, il faut que : E > Vd0 et ceci n’est réalisable que pour l’intervalle T2 – T1. Si l’on admet que Vond est négligeable devant
La tension détectée aux bornes du RC de détection sera égale à :
1.3. DEMODULATION D’UNE ONDE RF MODULEE
Transparent n° 2 : Détection d'une onde RF modulée
Les charges et décharges du condensateur Cd suivent les valeurs de crêtes de la porteuse modulée, elles admettent une variation moyenne au tour de Vd0, qui reproduit sensiblement la courbe enveloppe AF.
La tension détectée sera donc
1.3.1. CHOIX DE LA CONSTANTE DU TEMPS
Il faut que le condensateur Cd court-circuite le signal RF
; et doit laisser passer la AF
En défintive le condensateur doit remplir la double condition:
1.3.2. AMORTISEMENT
Transparent n° 3 : Amortissement du circuit de détection
Le détecteur se comporte comme une résistance apparente (Ra) qui amortie les circuits accordés.
Mathématiquement on est arrivé à une relation qui permet de tracer la courbe suivante :
Transparent n° 4 : Courbe représentative
2. FILTRAGE ET LIAISON
2.1. FILTRAGE
Transparent n° 5 : Schéma de principe du filtrage
Comme le circuit détecteur, le circuit RFCF doit répondre à la double condition :
2.2. LIAISON
Après le circuit RC de filtrage, il ne restera que la composante AF et la composante continue Vd0., afin de bloquer cette dernière on utilise un RC de liaison.
Transparent n° 6 : Schéma de principe de liaison
Le circuit de liaison doit transmettre le signal vers le premier ampli AF, il faut donc avoir :
2.3. MONTAGE PRATIQUE
Transparent n° 7 : Montage pratique des circuits de détection AM
Le potentiomètre P1 sert de réglage de volume.
