1. ANTANNE A BALAYAGE CONIQUE
L’antenne est constituée par un dispositif focalisant (réflecteur) éclairé par une source primaire dont le centre des phases décrit autour du foyer (F) un cercle de rayon R situé dans le plan focal.
Transparent n° 1 : Antenne à balayage conique
2. ANTENE MONOPULSE
Le système mono pulse est un procédé de mesure de dépointage sur chaque écho de la cible a chaque instant.
Cette antenne est constituée par quatre sources qui rayonnent simultanément et sont alimenté en phase au moment de l’émission. Mais qui reçoivent séparément les échos dans quatre voies différentes.
Ce nombre de quatre voies est nécessaire pour déterminer un direction dans l’espace en comparent les signaux Haut - Bas et Droites - Gauches.

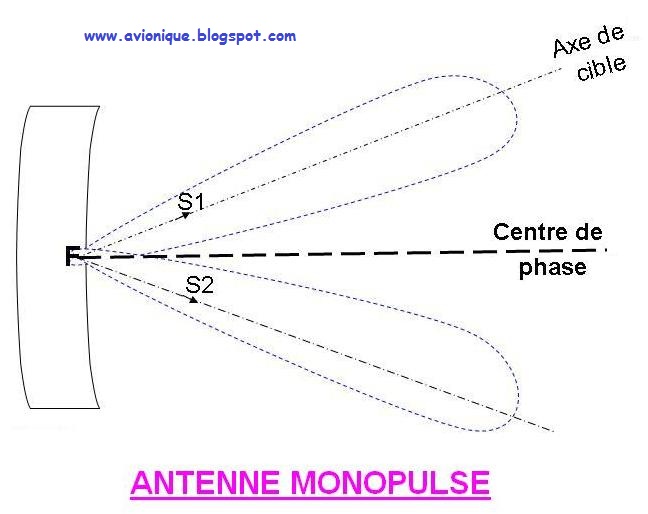

Transparent n° 2 : Antenne monopulse
2.1. MONOPULSE D’AMPLITUDE
Deux sources symétriques par rapport au foyer d’une parabole indiquent deux faisceaux symétriques faisant entre eux un angle.
Transparent n° 3 : Monopulse d'amplitude
2.2. MONOPULSE DE PHASE
Les deux voies sont disposées de façon que le niveau de l’énergie reçue dans chaque voies soit identique par contre les centres de phase ne sont confondus.
De ce fait les signaux reçus ne diffèrent plus par leur amplitude mais par leur phase.
Les phases relatives des signaux recueillis dans chaque voie dépendent de la direction de l’axe radar- cible.
Transparent n° 4 : Monopulse de phase
