1. PROPRIETES DES ONDES ELECTROMAGNETIQUES
1.1. REFRACTION
La réfraction correspond à la déviation que subit l'onde lors d'un changement des caractéristiques du milieu de propagation.

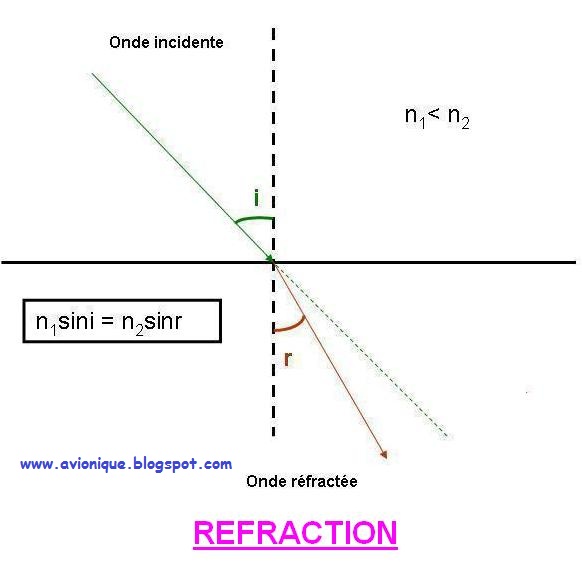

Transparent n° 1 : Réfraction
1.2. REFLEXION
En fonction de l'angle d'incidence du signal et de l'indice de réfraction des milieux de propagation, l'onde peut subir une réflexion.
Transparent n° 2 : Réflexion
1.3. DIFFUSION
La diffusion correspond à une décomposition du rayonnement incident diffusé dans toutes les directions.
Transparent n° 3 : Diffusion
1.4. DIFFRACTION
La diffraction est la propriété que possède une onde de pénétrer dans l'ombre géométrique d’un obstacle affleuré.
Transparent n° 4 : Diffraction
1.5. ABSORPTION
L’absorption correspond à l'atténuation due aux obstacles rencontrés qui absorbent une partie de l'énergie transmise.
2. ENVIRONNEMENT TERRESTRE
2.1. SOL
La conductivité du sol dépend de la nature du terrain. Le sol atténue les ondes qui se propagent à sa surface :
• Il réfléchit plus ou moins les ondes qui le frappent en fonction de leurs fréquences ;
• Il diffracte les ondes au-delà de l'horizon.
2.2. ONDES DE SOL
2.2.1. ONDES DE SURFACE
Elles se propagent simultanément dans les basses couches de l’atmosphère et dans le sol.
Un tel phénomène prend naissance lorsque la hauteur h des antennes au dessus du sol est très faible par rapport à la longueur d’onde.
2.2.2. ONDES D’ESPACE
Soit un émetteur et un récepteur placés en vue directe et dont les antennes respectives sont à une hauteur h très grande devant la longueur d’onde du signal émis alors l’ensemble de l’énergie reçue par le récepteur constitue l’onde d’espace.
Celle-ci résulte de la composition, au niveau de l’antenne de réception, des énergies transportées par rayon direct et un rayon réfléchi.
40 mn
3. ATMOSPHERE
L’espace qui entoure immédiatement le globe est divisé en trois zones distinctes et superposées.
Transparent n° 5 : Atmosphère
3.1. TROPOSPHERE
La pression et la température diminuent en fonction de l’altitude.
3.2. STRATOSPHERE
La température est relativement constante et très basse, cette couche n’a pas d’action directe sur la propagation.
3.3. IONOSPHERE
La pression est très faible, elle est ionisée sous l’influence des rayons solaires.
Cette ionisation est variable et dépend de l’heure, du jour et de la position.
